Una eslinga queda definida por
- El tipo de cables empleados (composición, diámetro, resistencia, etc.)
- Su longitud total (L), incluida la de las gazas o ganchos.
- El tipo de confección de las gazas (con casquillo o trenzadas).
- El tipo de accesorios que la complementan (guardacabos, ganchos, grilletes, tensores, argollas, etc.).
| Eslingas de Cable de Acero AFS | Cargas ramales simple | Cargas multiramales | |||||
 |  |  |  |  | |||
| Número de ramales, n | – | – | – | 2 ramales | 3 y 4 ramales | ||
| Ángulo de inclinación respecto a la vertical, ß | – | – | – | ß>45º | 45º>ß>60º | ß>45º | 45º>ß>60º |
| Ángulo entre ramales opuestos, a | – | – | – | a>90º | 90º>a>120º | a>90º | 90º>a>120º |
| Factor para el cálculo de la CMU, f=n.cosß | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 |
| Diámetro del cable | CARGA MAXIMA DE UTILIZACIÓN CMU (kg) IRAM 5221, coeficiente de seguridad 5:1 | ||||||
| (Pulgadas) | Eslingas de cables de acero cargadas de forma equilibrada | ||||||
| 1/4 | 428 | 342 | 856 | 599 | 428 | 899 | 642 |
| 5/6 | 762 | 610 | 1.524 | 1.067 | 762 | 1.600 | 1.143 |
| 3/8 | 1.101 | 881 | 2.202 | 1.541 | 1.101 | 2.312 | 1.652 |
| 7/16 | 1.475 | 1.180 | 2.950 | 2.065 | 1.475 | 3.098 | 2.212 |
| 1/2 | 2.060 | 1.648 | 4.120 | 2.884 | 2.060 | 4.326 | 3.090 |
| 9/16 | 2.387 | 1.910 | 4.774 | 3.342 | 2.387 | 5.013 | 3.580 |
| 5/8 | 3.121 | 2.497 | 6.242 | 4.369 | 3.121 | 6.554 | 4.682 |
| 3/4 | 4.304 | 3.443 | 8.608 | 6.026 | 4.304 | 9.038 | 6.456 |
| 7/8 | 5.773 | 4.618 | 11.546 | 8.082 | 5.773 | 12.123 | 8.660 |
| 1 | 8.058 | 6.446 | 16.116 | 11.281 | 8.058 | 16.922 | 12.087 |
| 1 1/8 | 9.343 | 7.474 | 18.686 | 13.080 | 9.343 | 19.620 | 14.014 |
| 1 1/4 | 12.199 | 9.759 | 24.398 | 17.079 | 12.199 | 25.618 | 18.298 |
| 1 3/8 | 14.586 | 11.669 | 29.172 | 20.420 | 14.586 | 30.631 | 21.879 |
| 1 1/2 | 17.197 | 13.758 | 34.394 | 24.076 | 17.197 | 36.114 | 25.796 |
| 1 3/4 | 24.113 | 19.290 | 48.226 | 33.758 | 24.113 | 50.637 | 36.170 |
| 2 | 30.988 | 24.790 | 61.976 | 43.383 | 30.988 | 65.075 | 46.482 |
Información sobre Eslingas de Cable de Acero
Terminaciones
MANTENIMIENTO
- Asegurarse de que la eslinga es adecuada para la carga. Las eslingas no deben ser sobrecargadas, hay que cumplir con las CMU indicadas.
- Los ángulos de abertura de los ramales no superan los 120º.
- Examinar el estado de la eslinga. No se deben utilizar nunca eslingas dañadas, todas las eslingas dañadas deben ser retiradas de servicio.
- Las operaciones con las eslingas deben efecturase siempre con la carga estable y equilibrada.
- Comenzar y terminar la operación de forma lenta.
- No utilizar las eslingas en uso interno sin la protección de las gazas.
- No emplear en las gazas elementos que las puedan deteriorr o cortar. Se recomiendan enganches lisos sin bordes.
- No arrastrar las eslingas en los desplazamientos, ni dejar que queden atrapadas bajo la carga.
- No deben ser empleadas sobre superficies con bordes o aristas sin la debida protección anticorte.
- Deben ser almacenadas siempre colgadas por las gazas, o en varios puntos longitudinalmente.
- En el caso de que las eslingas sean utilizadas con productos químicos o a temperaturas elevadas, es necesario consultar al fabricante.
- Cuando se detecte a simple vista la rotura de aproximadamente un 20% de los alambres del cable que forma la eslinga, se debe dejar de utilizar.
VENTAJAS DE ELEGIR NUESTRAS ESLINGAS
- Fabricación Nacional.
- Proceso de fabricación con Certificación IRAM – ISO 9001 – 2015.
- Identificación unitaria de cada eslinga para una mejor trazabilidad.
- Rápida respuesta a pedidos especiales.
Ojal «Doblado»
(IRAM 5221 Tipo B)
Ojal «Tipo Flemish»
(IRAM 5221 Tipo A)
Mantenimiento
- Asegurarse de que la eslinga es adecuada para la carga. Las eslingas no deben ser sobrecargadas, hay que cumplir con las CMU indicadas.
- Los ángulos de abertura de los ramales no superan los 120º.
- Examinar el estado de la eslinga. No se deben utilizar nunca eslingas dañadas, todas las eslingas dañadas deben ser retiradas de servicio, pues sólo pueden ser reparadas por personal cualificado.
- Las operaciones con las eslingas deben efecturase siempre con la carga estable y equilibrada.
- Comenzar y terminar la operación de forma lenta.
- No utilizar las eslingas en uso interno sin la protección de las gazas.
- No emplear en las gazas elementos que las puedan deteriorr o cortar. Se recomiendan enganches lisos sin bordes.
- No arrastrar las eslingas en los desplazamientos, ni dejar que queden atrapadas bajo la carga.
- No deben ser empleadas sobre superficies con bordes o aristas sin la debida protección anticorte.
- Deben ser almacenadas siempre colgadas por las gazas, o en varios puntos longitudinalmente.
- En el caso de que las eslingas sean utilizadas con productos químicos o a temperaturas elevadas, es necesario consultar al fabricante.
- Cuando se detecte a simple vista la rotura de aproximadamente un 20% de los alambres del cable que forma la eslinga, se debe dejar de utilizar.
Ficha de especificaciones
- Resistencia a la rotura nominal de los alambres empleados: 1770 n/mm2.
- Coeficiente cable = 6,25
- Coeficiente Eslinga = 5:1
- Carga máxima de utilización (CMU) = carga de rotura / coeficiente de seguridad.
| Ángulo entre ramales Opuestos a | Ángulo con la vertical ß | Ángulo con los Factores para calcular CMU | ||
| Número de ramales | ||||
| 2 | 3 | 4 | ||
| 90º | ß<=45º | 1,4 | 2,1 | 2,1 |
| 90º<a<=120º | 45º<ß<=60º | 1 | 1,5 | 1,5 |
Cuidado con lo ángulos
Cuando los ramales de una eslinga no trabajan verticalmente hay que tener
en cuenta que el esfuerzo por ramal aumenta según crece el ángulo formado
por éstos con la vertical.
Para calcular el esfuerzo de cada ramal ha de multiplicarse su carga por el
coeficiente que corresponde al ángulo según la tabla adjunta.
| Ángulo Aº | Multiplicar por: |
| 20º | 1,06 |
| 30º | 1,16 |
| 45º | 1,42 |
| 60º | 2,00 |
| 70º | 2,92 |
| 80º | 5,76 |

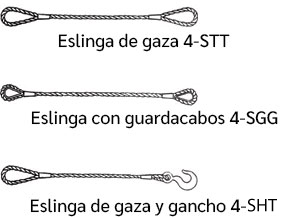

Tipos de eslingas
Información Técnica Importante
Hay que tener siempre presente que con el casquillo de hierro es imposible determinar cuan cerca está de saltarse el lazo, no así con el casquillo T (donde la propia existencia del chicote sobresaliente, da fe de que el prensado es seguro), o con el casquillo TKH, donde por igual motivo el orificio de inspección permite asegurar la corrección del proceso.
Es por ello, que además de la información que porte el casquillo (es imprescindible que el casquillo esté grabado), lo más aconsejable es constatarlo uno mismo y durante toda la vida útil de la eslinga. Por tal motivo los controles de calidad con los casquillos T y TKH (con los cuales Izajes fabrica sus eslingas) se logran ejecutar mucho más fácilmente, dado que la extremidad del cable en el casquillo es visible. Con nuestras eslingas, podrá Ud. mismo realizar dicha inspección, cada vez que las utilice, no así con otros sistemas de fabricación, donde una vez cerrado el casquillo nadie sabe con certeza, como se está comportando el cable debajo de él. Este sistema se utiliza en toda Europa, dónde representa un 95% de la fabricación de las eslingas de cable de acero. Los casquillos de aluminio T y TKH corresponden a la norma vigente de casquillos EN 13411-3 (Comunidad Europea).
En las eslingas de cable de acero que fabrica Izajes, los casquillos llevan grabados la siguiente información: – Identificación del fabricante (IZT = Izajes), – Diámetro del cable, en el que está construída la eslinga – y la carga máxima de utilización (CMU). Por lo tanto, además de las ventajas que se enumeran, Izajes identifica su producción, para que el usuario pueda saber además de las características técnicas de la eslinga, la procedencia de la misma. Esta información, acompaña a la eslinga, de manera tal, que es parte de ella, y siempre podrá identificársela, independientemente de los certificados de fabricación, que se expidan al respecto. Facilitando, de éste modo, las tareas del personal encargado de la seguridad de su planta, a la hora de controlar cualquier movimiento que requiera de un eslingado seguro y confiable. El campo de aplicación para los casquillos de aluminio va desde -40°C hasta 100°C. En múltiples ensayos de tracción, se ha determinado, que en un 90% de las muestras, que éste sistema ofrece mayor resistencia que las confeccionadas con el casquillo de hierro o acero. Es por ello, que a la hora de solicitar una eslinga de cable de acero, tenga en cuenta éstos diversos factores. Y no dude en consultar a nuestro departamento Técnico. Departamento de Calidad
